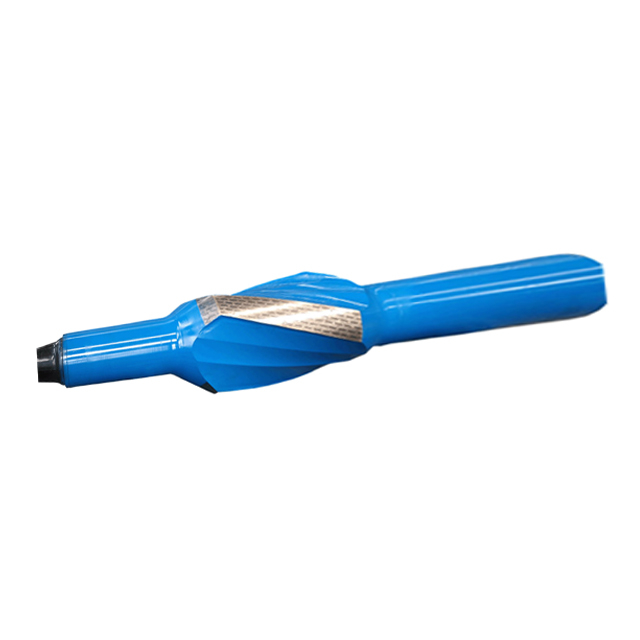

Интегральный стабилизатор бурильной колонны

Интегральный стабилизатор бурильной колонны имеет цельный корпус, изготовленный из стали 4145H, после термической обработки твердости по Бринеллю 285-341 . Интегральные стабилизаторы доступны как в открытом, так и в закрытом исполнении, ближе долота или в бурильной колонне. Резьбовые соединения изготовятся по стандартами API. А их пазы для снятия напряжений выполнены холодной прокаткой. Резьбовые соединения выполнены фосфатированной или покрыты медью , имеют защитное покрытие и оснащены резьбозащитными элементами.

Путем ультразвуковым и магнитным контролем качество корпусов подтверждается.


Твердая наплавка


1

HF 1000

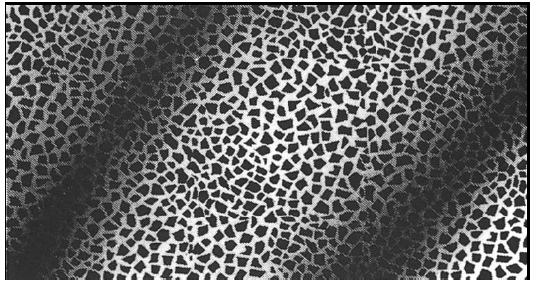

Измельченный карбид вольфрама, заключенный в матрицу из никелевой бронзы. Размер зерен 3 мм обеспечивает большую концентрацию карбида, что идеально подходит для бурения мягких пластов.

фото 2

Сечение посредством наплавки



3 HF  2000

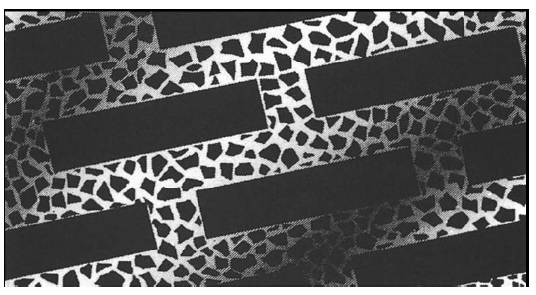

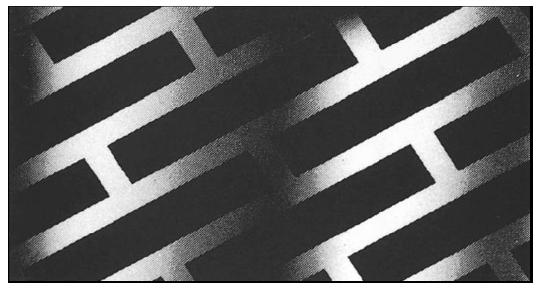

Пластины из карбида вольфрама трапециевидной формы, закрепленные в спеченной твердосплавной никелево-бронзовой матрице. Это обеспечивает большую глубину твердосплавного покрытия, что идеально подходит для сверления с большим отклонением в абразивных породах.

4

Сечение посредством наплавки


5 HF  3000

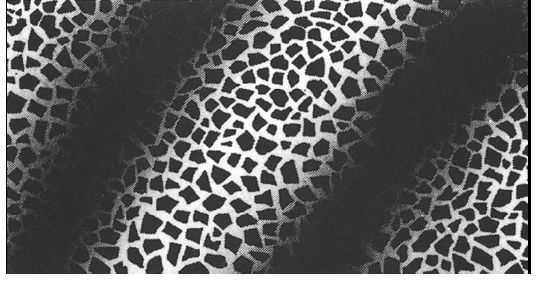

Пластины из карбида вольфрама, нанесенные порошковым напылением, идеально подходят для абразивных работ. Гарантированное сцепление на 97%, подтвержденное ультразвуковым анализом. Рекомендуется для немагнитных стабилизаторов.

фото 6

Сечение посредством наплавки


7

HF 4000

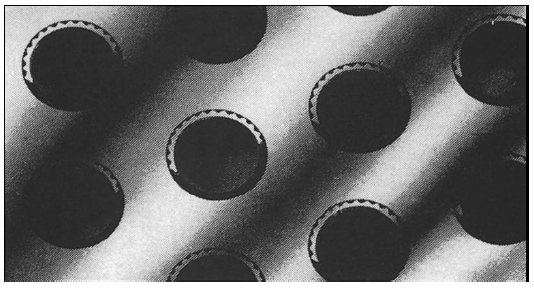

Вставки из карбида вольфрама (кнопочного типа). Вставки были разработаны таким образом, чтобы обеспечить холодную установку и плотное прилегание. Большая концентрация вставок в нижней трети лезвия и передней кромке увеличит контакт с поверхностью и уменьшит износ при работе с высокоабразивными материалами.

8

Сечение посредством наплавки


9

HF 5000

В этом кислородно-ацетиленовом процессе используются твердые частицы расплавленного карбида различного размера, удерживаемые в никель-хромовой матрице, что обеспечивает отличные связующие свойства и повышает износостойкость поверхности. Твердость поверхности превышает 40 HRC. идеально подходит для геотермальных применений при температуре выше 350°C.

10


фото 11

Существуют 4 типа стабилизаторов бурильной колонны:

а. Интегральный спиральный стабилизатор: 3/4 спиральных стабилизаторов либо забойного типа, либо для УБТ; износостойкие материалы рабочей поверхности диверсифицированы: карбид, алмазный комплекс, устойчивый к износу сварочный прут, цементированный карбид низкотемпературной пайки и т. д.

б. Прямая кромка стабилизатора

в. Стабилизатор роликового типа

г. Спиральный стабилизатор со сменными втулками

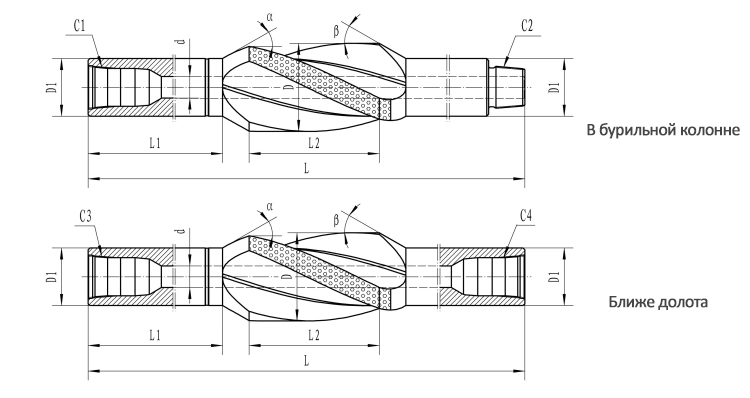

b

Параметры

Диаметр ствола (in)

DC

Наружный диаметр (in)

Длина рабочей части (in)

Общая длина(in)

Ширина лопасти

(in)

Длина ловильной шейки(in)

Вес прибл.(кг)

Тип бур.

колонна

Тип Ближе долота

6 1/8-6 3/4

4 1/8-4 3/4

12

53

50

23/16

20

150

7 3/8-77/8

5 3/4-6 1/4

15

54

51

23/8

20

280

8 1/2-8 3/4

6 l/4-7

15

60

56

23/8

22

270

9 1/2-9 7/8

7-8

15

62

58

23/8

22

280

9 1/2-9 7/8

7-8

15

62

58

23/8

22

280

10 5/8-11

7-8

16

66

62

31/8

24

520

12-12 1/4

7 3/4-9 1/2

16

70

66

4

25

580

14 3/4-15

8-10

16

74

70

2

25

860

17 3/8-17 1/2

8-10

19

83

78

5

27

980

22-23

9-11

20

90

85

5

27

1650

24-26

9-11

20

93

88

5

27

1800




на:
под:
Свяжитесь с нами

Сопутствующие товары

Сменный стабилизатор втулки

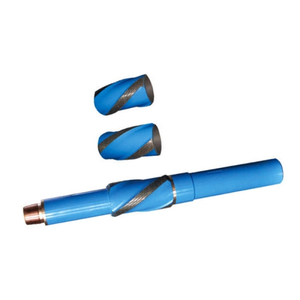

Спиральный стабилизатор со сменной втулкой
