Обратный клапан установлен в трубопроводе высокого давления для предотвращения обратного потока жидкости, а затвор автоматически закрывается, когда обратный поток жидкости выполняет герметизирующую функцию. Обратный клапан изготовлен из высокопрочной легированной стали, прост на вид и легко монтируется и демонтируется в трубопроводе. В случае, когда корпус находится под большим давлением, срок службы увеличивается

Конструктивные особенности:

Направление установки одиночного клапана типа Darts не ограничено;

установка и демонтаж просты;

имеет определенную самоблокирующуюся конструкцию;

больше подходит для герметизации от окружающей среды.

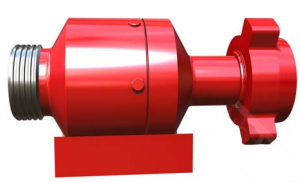

Обратный клапан типа "стрелы"

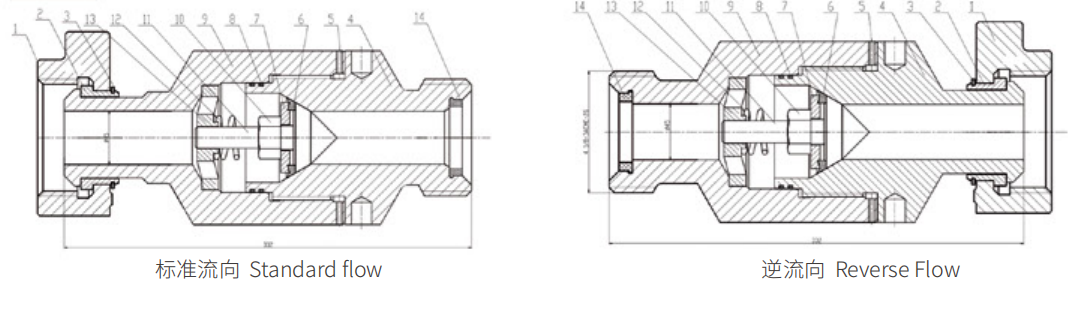

Фото 1

Основные технические параметры

Рабочее давление: 42 МПа ~ 105 МПа

Номинальный диаметр: 2" ~ 3"

Диапазон температур: -29° = 121 ° (полиуретан)

Производственные стандарты: API 6A


Предмет

Введите номер..

Технические характеристики

Напряженная работа

Габаритные размеры (мм)

Форма подключения

Поток


Условия эксплуатации

LQ-PV-2

PV

2"

35-105MPa




FIG602/10021502(F×M)

Standard

стандарт

STD H2S

LQ-PV-2

PV

3"

35-105MPa




FIG602/10021502(F×M)


STD H2S

LQ-CV-2

CV

2"

35-105MPa

332

80

158

FIG1502(F×M)


STD H2S

LQ-CV-2

CV

3"

35-105MPa

420

113

175

FIG1502(F×M)

Standard

стандарт

STD H2S

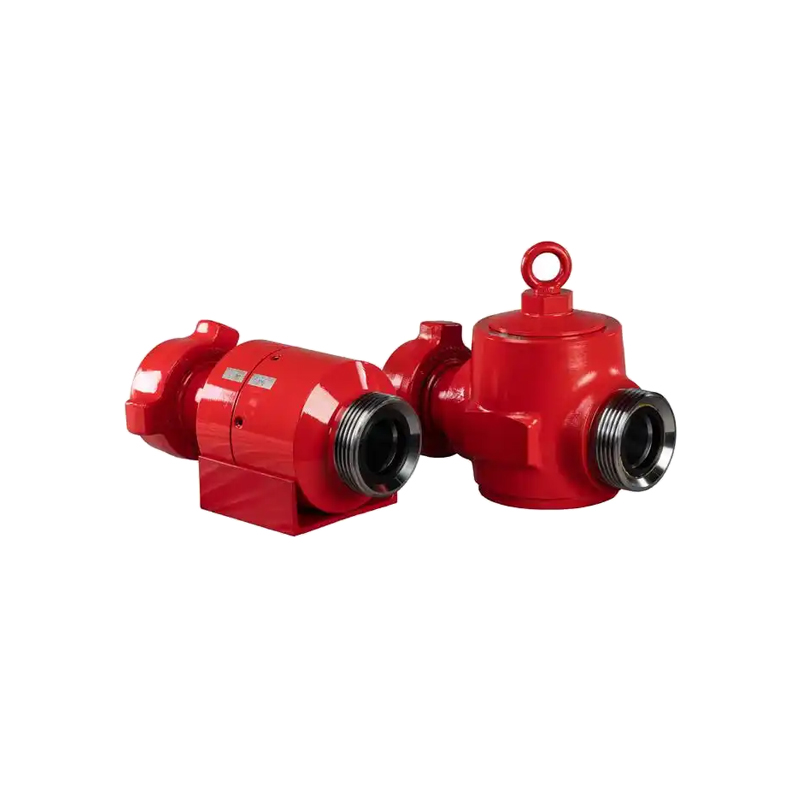

Мы также можем предоставить обратные клапаны с линейной перегородкой и обратные клапаны с верхней крышкой. Если вам необходимо приобрести, пожалуйста, свяжитесь с нами для уточнения деталей.


фото 2


Обратный клапан линейного перегородчатого типа


фото 3

Обратный клапан с перегородкой на верхней крышке
