Приложение
Шарнирное соединение, производимое нашей компанией, изготовлено в соответствии со стандартом API 16C "Правила для систем регулирования и глушения". Оно изготовлено из высококачественной легированной стали, имеет два прохода и три шариковых прохода и одинаковую толщину стенки. Широко используется в кислой рабочей среде, в основном используется в напорных трубопроводах высокого давления, входных трубопроводах и других трубопроводах, которые транспортируют поток жидкости в условиях высокого давления. Рабочее давление шарнирного соединения, производимого нашей компанией, составляет 35-105 МПа (5000 фунтов на квадратный дюйм-15000 фунтов на квадратный дюйм).
Структурные характеристики
Шарнирное соединение обладает такими характеристиками, как гибкость, ударопрочность, виброустойчивость и большая текучесть. Шарнирное соединение соединяется с помощью барашковой гайки, которая обеспечивает быструю затяжку, разгрузку и герметизацию, устойчивую к давлению, что удобно при транспортировке и хранении.
Тип подключения:Рис. 602, Рис. 1002, Рис. 1502
Технические данные

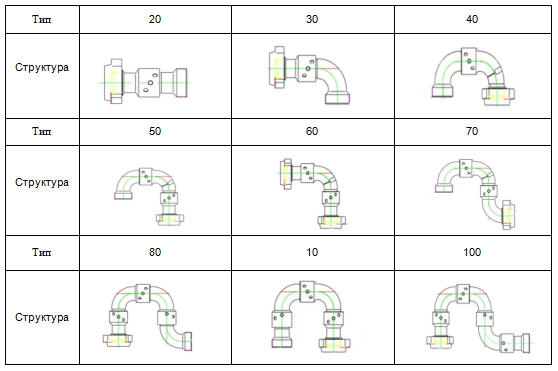

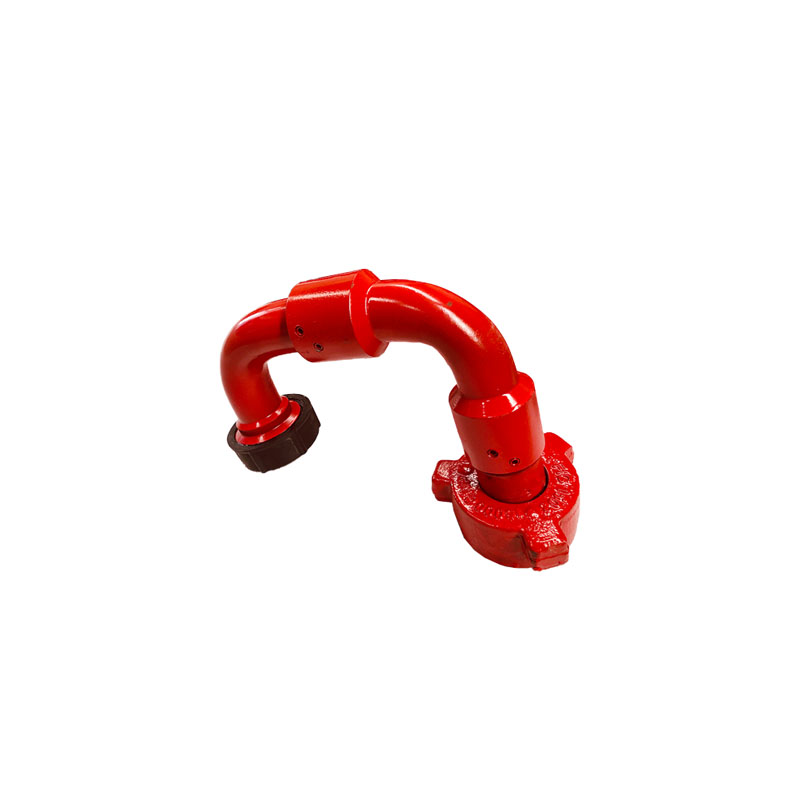

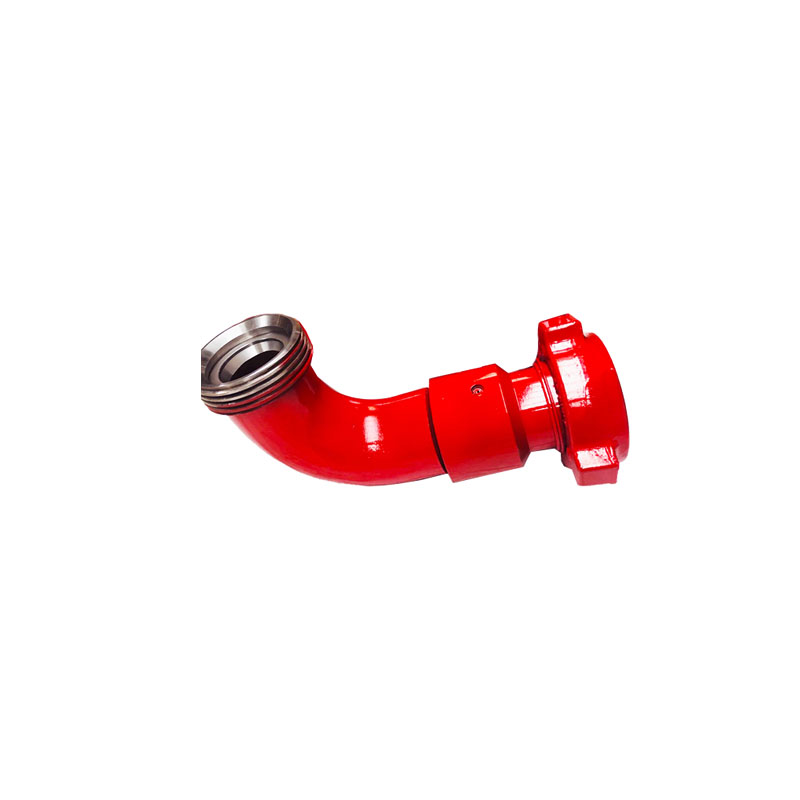

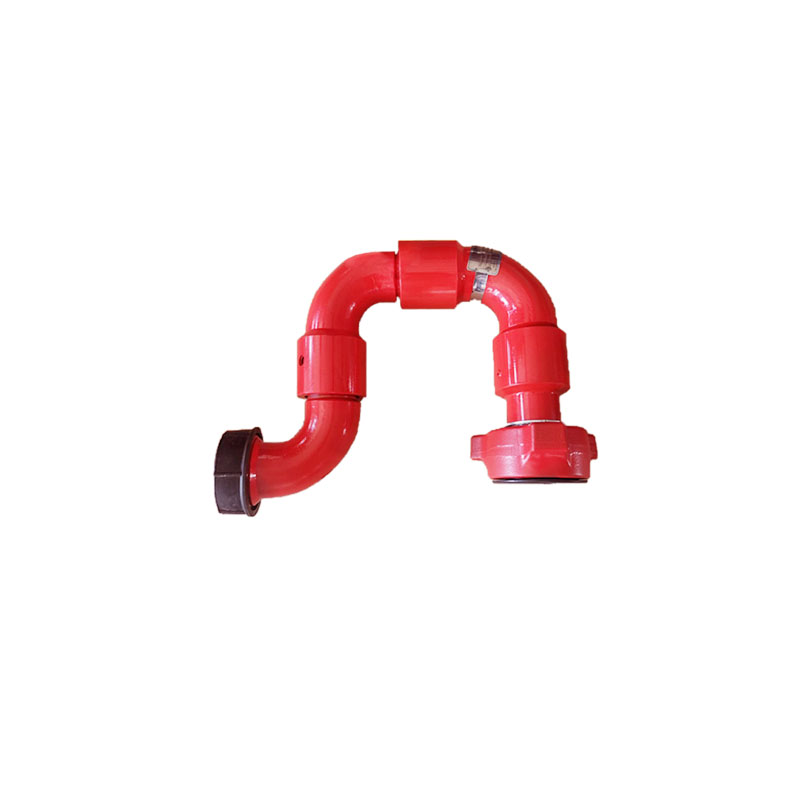

a. Конструкция шарнирного соединения выглядит следующим образом:
b. Технические характеристики шарнирного соединения следующие
Диаметр | Номинальное рабочее давление | Способ концевого соединения | Цвет краски | Условия эксплуатации |
1"、2"、 3"、4" | 35MPa(5000Psi) | Рис. 1502 | красный | стандарт |
1"、 2"、 3"、4" | 70MPa(10000Psi) | Рис. 1502 | красный | стандарт |
2"、 3"、4" | 105MPa(15000Psi) | Рис. 1502 | красный | стандарт |
1"、 2"、3"、4" | 35MPa(5000Psi) | Рис. 1502 | оливково-зеленый | H2S |
1"、 2"、 3"、4" | 70MPa(10000Psi) | Рис. 1502 | оливково-зеленый | H2S |
2"、 3"、4" | 105MPa(15000Psi) | Рис. 1502 | оливково-зеленый | H2S |
Примечание: За исключением особых требований заказчиков, цвет краски шарнирного соединения нашей компании должен соответствовать требованиям, приведенным в таблице выше.
