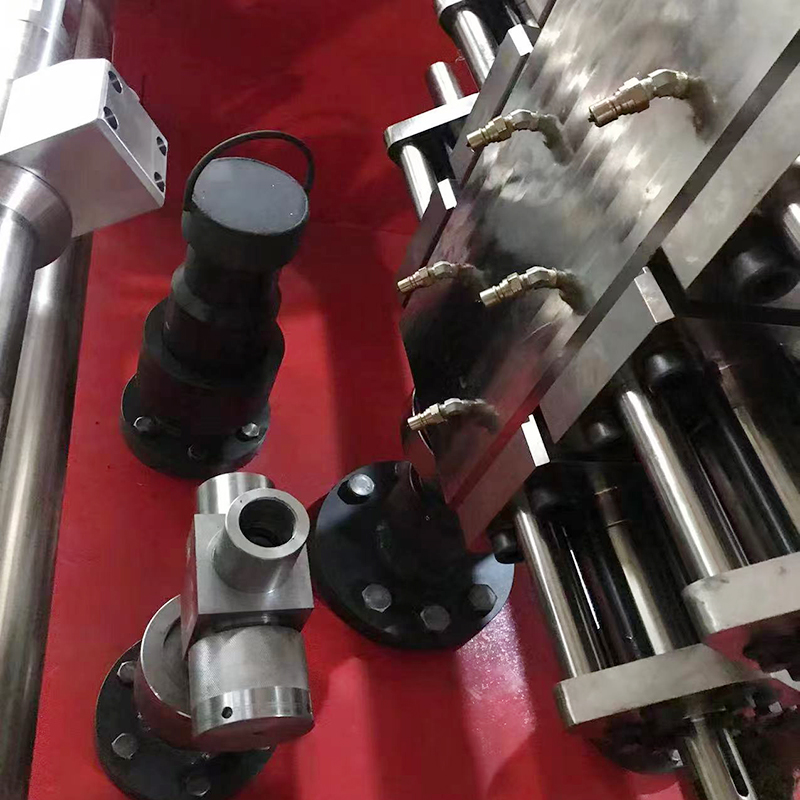

Проволочный превентор/кабельный превентор ПВО в основном используются при геолого-геофизических каротажных работах или удалении парафина с использованием давления кабеля в проточных нефтяных скважинах, газовых скважинах, скважинах для нагнетания воды, испытаниях на метан угольных пластов и т.д. Они обеспечивают буферную зону давления и переходную зону для измерения давления в колонне приборов при эксплуатации скважины. В процессе подъема и опускания кабеля устье скважины динамически или статически герметизируется, чтобы предотвратить утечку жидкости под давлением и иметь возможность справляться с нештатными ситуациями. Операция проста, безопасна и надежна.


Cтандартные уровни давления: 10 Мпа, 21 МПа, 35 МПа, 70 МПа, 105 МПа.

Cтандартные диаметры: 30 мм, 52 мм, 62 мм (65 мм), 76 мм (78 мм), 89 мм, 102 мм (103 мм), 120 мм, 140 мм, 160 мм и 180 мм.

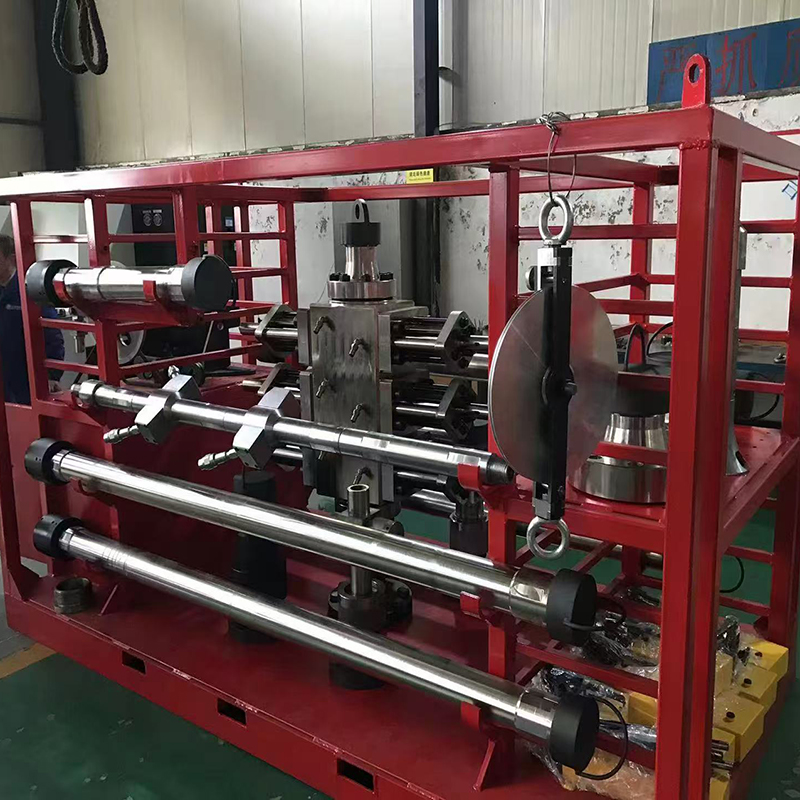

Типы по конструкции- одинарный плашный превентор ПВО, двойной плашный превентор ПВО и тройной плашный превентор ПВО.


Метод првода: ручной и гидравлический.


Нестандартные технические характеристики могут быть разработаны и изготовлены в соответствии с конкретными требованиями пользователя. Модель устройства превентора определяется параметрами проходного диаметра и уровня давления.

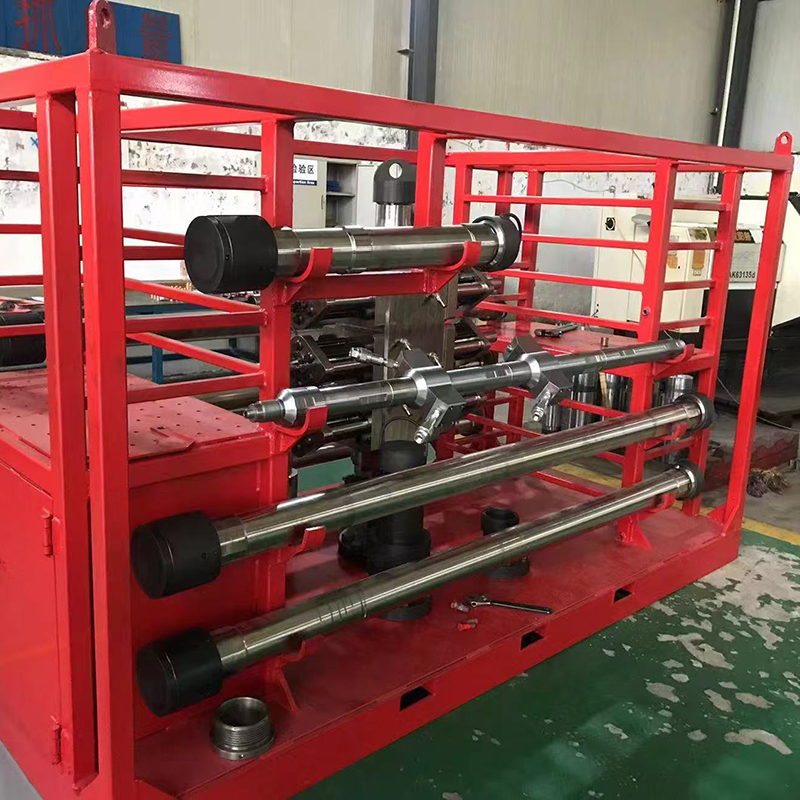

Целое устройство в основном состоит из таких компонентов, как контрольная головка для уплотнения консистентной смазки, верхний улавливатель, труба для предотвращения разбрызгивания, нижний улавливатель, короткое соединение для измерения давления и снятия изоляции, противовыбросовый превентор, циркуляционный тройник, подвесной шкив, наземный шкив, компонент для быстрой проверки давления, фланец для преобразования устья скважины (или соединение для преобразования), подъемный инструмент, гидравлическое управление и система контроля давления впрыска смазки, источник воздуха, система защиты от замерзания и оттаивания, система самоконтроля давления, транспортировочный полоз и т.д.


BOP drawing



Одинарный ручной плашный превентор

Спецификация

SFZL62(60)-35

SFZL76-35

SFZL76-70

Диаметр

62мм(60мм)

76мм

76мм

Рабочее давление

35МПа

35МПа

70МПа

Испытательное давление корпуса

70МПа

70МПа

105МПа

Средство

Природный газ, сырая нефть, различные буровые растворы, буровые растворы и т.д

Температура

-29℃~121℃

Соединенные резьбы

5"-4ACME , 5 1/2"-4ACME


Одинарный гидравлический плашный превентор

Спецификация

YZF76-35

YZF114.3-35

YZF76-70

YZF102-70

Диаметр

76мм

114.3мм

76мм

102мм

Рабочее давление

35МПа

35МПа

70МПа

70МПа

Испытательное давление корпуса

70МПа

70МПа

105МПа

105МПа

Средство

Природный газ, сырая нефть, различные буровые растворы, буровые растворы и т.д

Температура

-29℃~121℃

Соединенные резьбы

5"-4ACME , 5 1/2"-4ACME


Гидравлический выключатель (ручная блокировка)


Двойной плашный превентор

Спецификация

2SF76-35

2SF76-70

2YDFZ114.3-35

2YDFZ76-70

Диаметр

76мм

76мм

114.3мм

76мм

Рабочее давление

35МПа

70МПа

35МПа

70МПа

Испытательное давление корпуса

70МПа

105МПа

70МПа

105МПа

Средство

Ручной

Ручной

гидравлический

гидравлический

Температура

Природный газ, сырая нефть, различные буровые растворы, буровые растворы и т.д

Соединенные резьбы

-29℃~121℃

Спецификация

5"-4ACME , 5 1/2"-4ACME

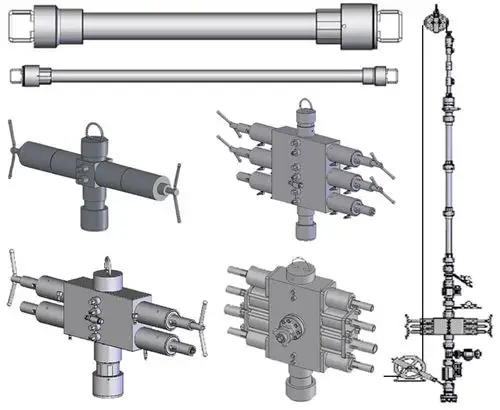

Structural diagram of cable blowout preventer
