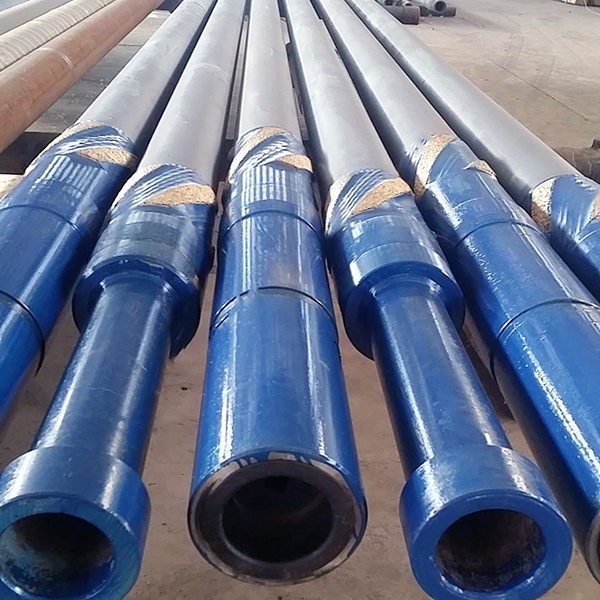

Керноотборные снаряды предназначены для проведения работ по отбору керна с гидравлическим забойным двигателем или ротором в горных породах I–III категорий трудности отбора с применением бурильных головок, оснащенных PDC резцами, импрегнированными алмазами или их комбинацией.

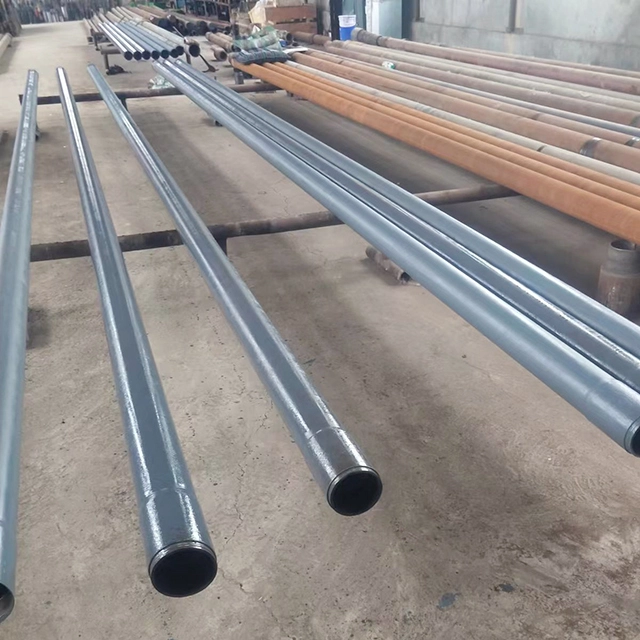

Данный снаряд керноотборный разработан в соответствии с характеристиками американского инструмента для отбора керна и новых технологий для отбора керна, предназначенных для использования в полевых условиях с существующими проблемами. Для наружной трубы предпочтительна высококачественная сталь 40CrMnMo. Его можно использовать для скважин глубиной до 7000 метров, а внутренний цилиндр по требованию можно изготовлен из различных материалов: стали, алюминия и стекловолокна.
Параметры керноотборного снаряда в эксплуатации
Давление на долото（КН） | Частота вращения RPM（обор./мин.） | Давление насоса（МПа） | Расходы жидкости（Л/С）） |
40～60 | 80～120 | 6～10 | 25～35 |
Технические характеристики:
1. Резьбовое соединение имеет открытое эластичное кольцо
2. Вращающиеся подвесные узлы снабжены двумя обратными пряжками и колпачками для предотвращения спотыкания внутрених труб.
3. Имеется регулятор, гарантирующий соосность в 1 мм между внутренним цилиндром и коронкой для отбора керна.
4. Данный инструмент должен обладать хорошей производительностью при отборе керна из наклонных скважин.
5. Высокопрочный материал может гарантировать безопасность и надежность при отборе керна в глубине 7000 метров.
Основные модели Керноотборных снарядов | |||||||
Модель | 180-124 | 172-121 | 168-121 | 133-89 | 127-89 | 121-89 | 141-89 |
Наружный диаметр мм | Φ180×144 (Φ172×144) | Φ172×136 | Φ168×146 | Φ133×101 | Φ127×108 | Φ121×100 | Φ141×119 |
Внутрений диаметр мм | Φ124×108 | Φ121×107 | Φ121×107 | Φ89×76 | Φ89×76 | Φ89×81 | Φ89×81 |
Диаметр керна мм | Φ100 | Φ100 | Φ100 | Φ70 | Φ70 | Φ70 | Φ70 |
Длина керноотборная мм | 9м/18м | 9м/18м | 9м/18м | 9м | 9м | 9м | 9м/18м |
Наружный диаметр стабилизатора | Φ198-Φ213 | Φ198-Φ213 | Φ184 | Φ149 | Φ149 | Φ139 | Φ1494 |
Соединенные резьбы | NC50 | NC50 | NC46 | NC38 | NC38 | NC38 | NC38 |
Размер долота мм | Φ200 Φ215.4 | Φ200 Φ215.4 | Φ187 -Φ200 | Φ152 | Φ142 Φ152 | Φ142 | Φ152 |
Примечание | |||||||
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
1. Отбор керна роторным способом или с использованием винтовых забойных двигателей
2. Одно-, двух- и трехсекционное исполнение

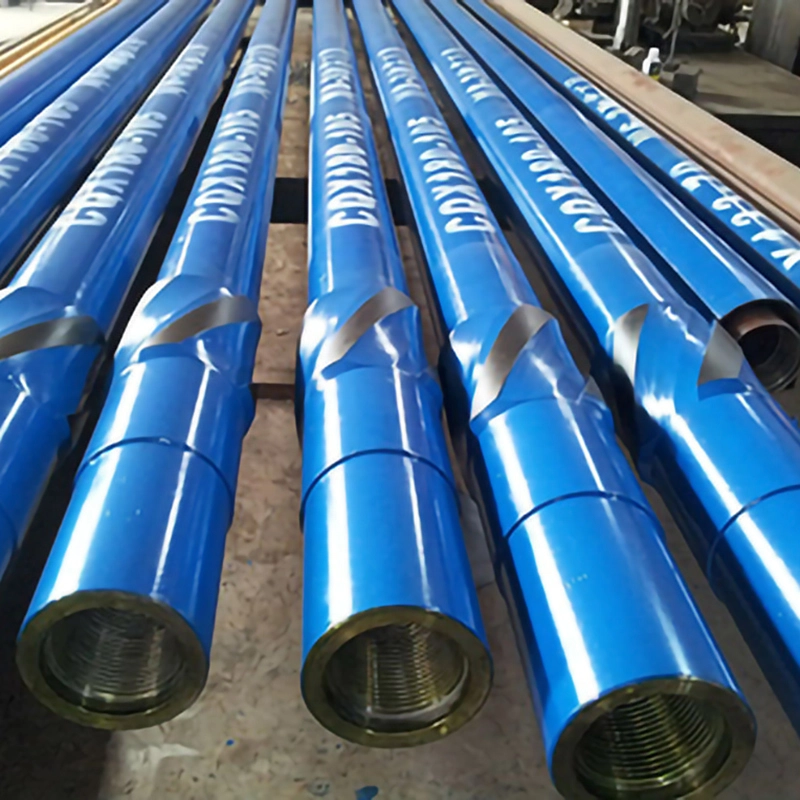

3. Керноотборные снаряды могут оснащаться спиральными центраторами. Диаметры центраторов определяются по согласованию с заказчиком.
4. Армирование рабочих поверхностей лопастей калибраторов
