Соединительные отверстия на обоих концах шарнирного соединения и оборудования подразделяются на: штуцер, резьбу, фланец и т.д.
Соединения между портами и их собственными трубопроводами можно разделить на герметичные и безнапорные, неразъемные и сварные. Широко используются при бурении нефтяных скважин, цементировании скважин и гидроразрыве пласта, испытательных работах и т.д.
В зависимости от потребностей пользователя мы можем предложить соединительные муфты различных моделей и уровней давления для использования в обычных, низкотемпературных и содержащих H2S средах.

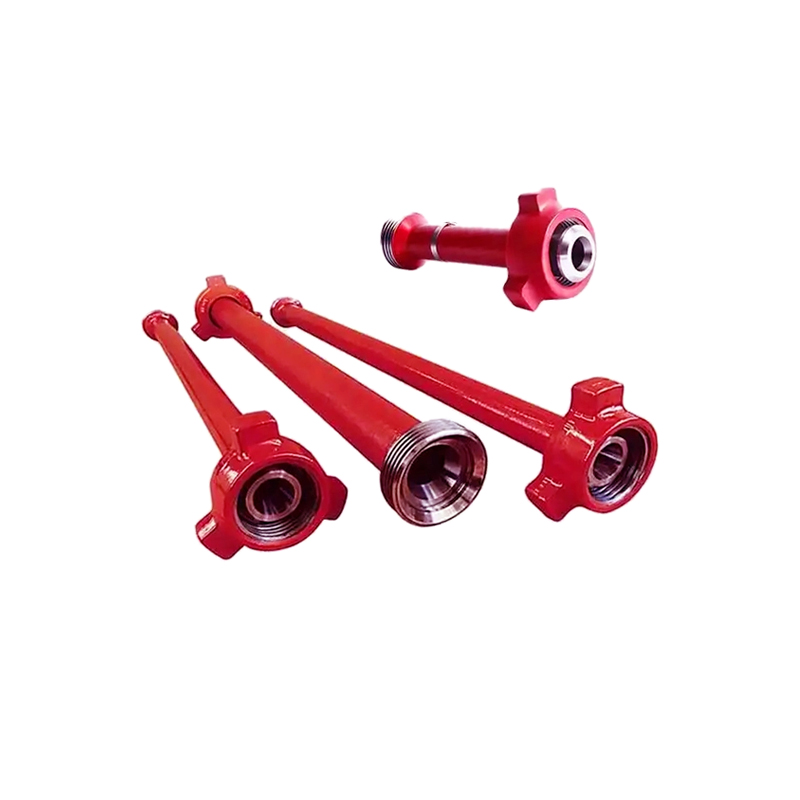

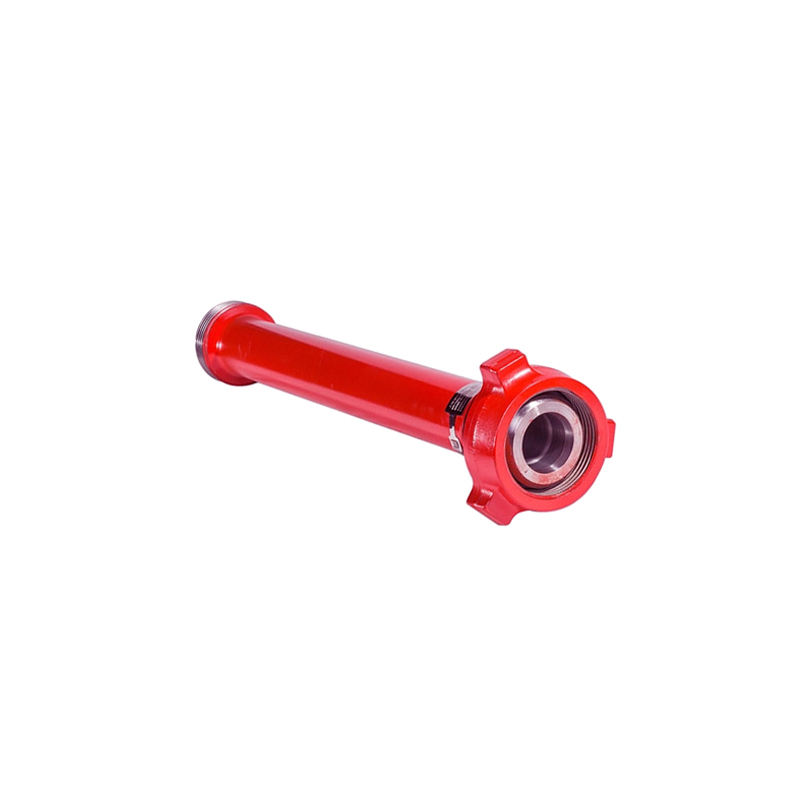

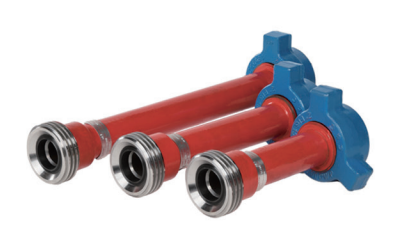

Шарнирное соединение с Ударным штуцером
рабочее давление: 7 МПа ~ 140 МПа
ДИАМЕТР: 1 " ~ 5"
Длина: 0,5 м ~ 6 м
Рабочая температура: -29 ℃ ~ 121 ℃ (ПОЛИУРЕТАН)
Спецификация соединения: РИС. 206/602/1002/1003/1502/2002/2202

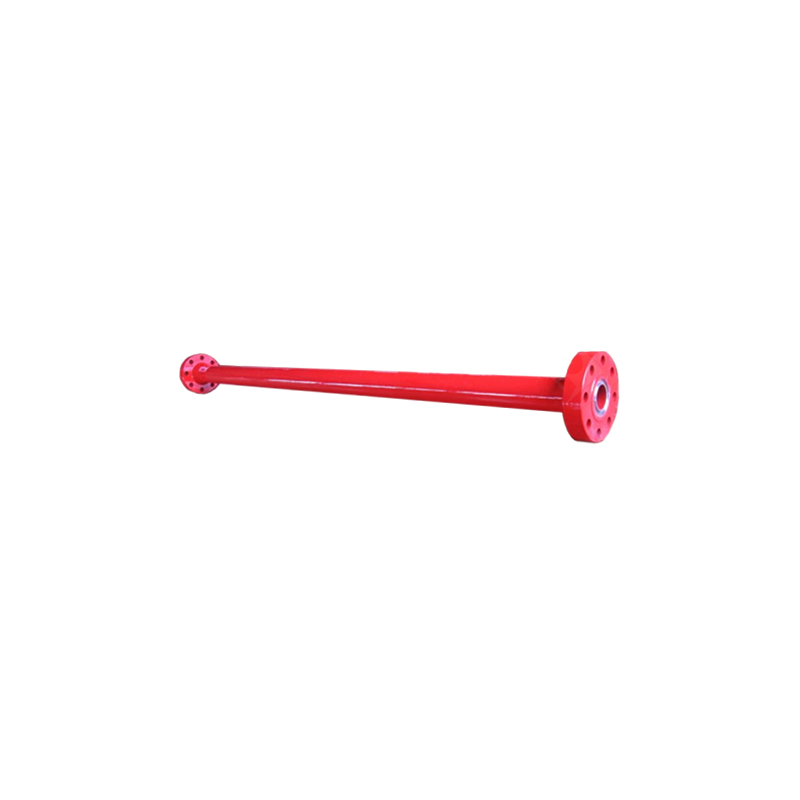

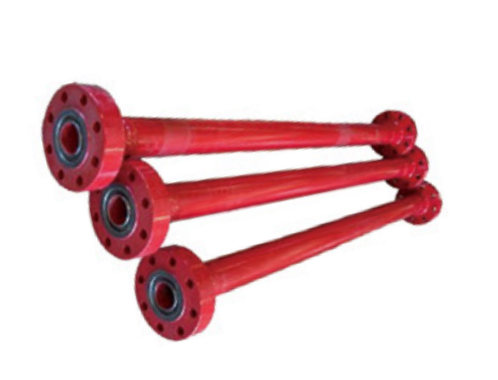

Шарнирное соединение с фланцем
Рабочее давление: 7 МПа ~ 140 МПа
ДИАМЕТР: 1 " ~ 5"
Длина: 0,5 м ~ 6 м
Рабочая температура: -29 ℃ ~ 121 ℃ (ПОЛИУРЕТАН)
Спецификация фланца: 2 1/16, 2 9/16, 3 1/8, 3 1/16, 4 1/16"
Размер | Тип подключения | Холодная рабочая температура | 1 фут | 2 фут | 3 фута | 4 фута | 5 фута | 6 фута | 8 фута | 10 фута | 12 фута | 12 фута | 20 фута |
2" | FIG1502F/M | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
FIG1502F/F | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
FIG1502M/M | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
Фланец/отбойник | 5000-15000Psi | ||||||||||||
3" | FIG1502F/M | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
FIG1502F/F | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
FIG1502M/M | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
Фланец/отбойник | 5000-15000Psi | ||||||||||||
4" | FIG1502F/M | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
FIG1502F/F | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
FIG1502M/M | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
Фланец/отбойник | 5000-15000Psi | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
