Описание Продукции

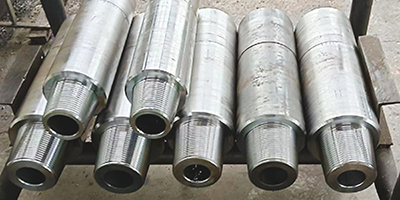

Обратный клапан является важным инструментом в нефтегазовой эксплуатации и бурении скважин. Обратный клапан устанавливается в верхней части бурового долота. Обратный клапан находится рядом с соединительной резьбой долота. Обратный клапан также может быть использован при необходимости в другом нужном положении бурильной колонны. Его основное применение заключается в том, что при соединении с цельной трубой он предотвращает попадание бурового раствора внутрь скважины и блокирует ее. Когда происходит выброс, выброса в бурильной колонне можно избежать, поскольку сопло автоматически закрывается клапанной крышкой поплавкового клапана в сборе.
Основные технические параметры
модель | OD(мм) | Соединение | Модуль клапана OD (мм) | ID (mm) |
FFJT241 | Φ243.1 | 7-5/8 REG B×B | Φ121 (5F6R) | Φ76.2 |
FFJT228 | Φ228.6 | 7-5/8 REG B×B | Φ121 (5F6R) | Φ76.2 |
FFJT209 | Φ209.6 | 6-5/8 REG B×B | Φ121 (5F6R) | Φ71.4 |
FFJT203 | Φ203.2 | 6-5/8 REG B×B | Φ121 (5F6R) | Φ71.4 |
FFJT178 | Φ177.8 | 4-1/2 REG B×NC50 B | Φ88 (4R) | Φ71.4 |
FFJT165 | Φ165.1 | 4-1/2 REG B×NC50 B | Φ88 (4R) | Φ71.4 |
FFJT159 | Φ158.8 | 4-1/2 REG B×NC46 B | Φ88 (4R) | Φ71.4 |
FFJT127 | Φ127 | 3-1/2 REG B×NC38 B | Φ61 (2F3R) | Φ50.8 |
FFJT105 | Φ104.8 | 2-7/8 REG B×NC31 B | Φ61 (2F3R) | Φ38.1 |
Описание модуля обратного клапана

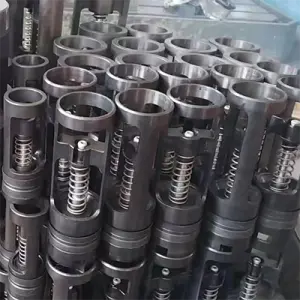

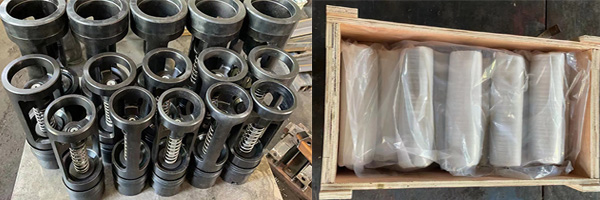

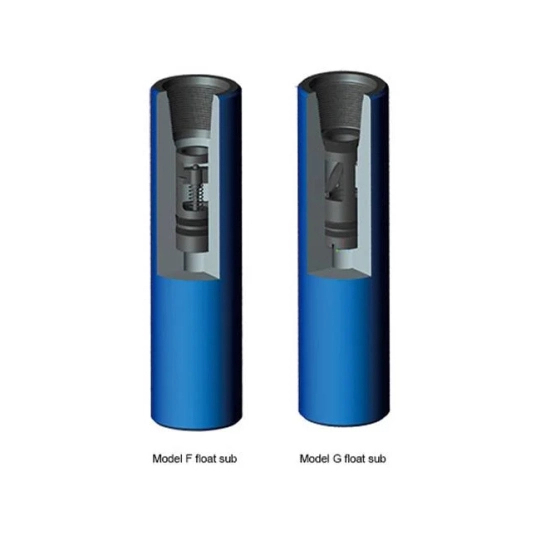

модуль обратного клапана представляет собой однонаправленный клапан и устанавливается во внутренней полости соединения обратного клапана, что позволяет эффективно предотвращать вытекание жидкостей из пласта и затрубного пространства скважины из бурового инструмента, обеспечивая тем самым безопасность управления скважиной.
Технические параметры
Модель | Диаметр | Диаметр отверстия | Длина | Внутрений диаметр клапана |
1R | 1-21/32 | 1-11/16 | 5-7/8 | 1 |
1F-2R | 1-29/32 | 1-15/16 | 3-1/4 | 1-1/4 |
2F-3R | 2-13/32 | 2-17/16 | 6-1/2 | 1-9/16 |
3F | 2-13/16 | 2-27/32 | 10 | 1-7/8 |
3-1/2-1F | 3-1/8 | 3-5/32 | 10 | 1-7/8 |
4R | 3-15/32 | 3-1/2 | 8-5/6 | 2-5/16 |
4F | 3-21/32 | 3-11/16 | 12 | 2-1/2 |
5R | 3-7/8 | 3-29/32 | 9-3/4 | 2-3/4 |
5F-6R | 4-25/32 | 4-13/16 | 11-3/4 | 3-1/4 |
6F | 5-11/16 | 5-23/32 | 14-5/8 | 4-1/8 |
