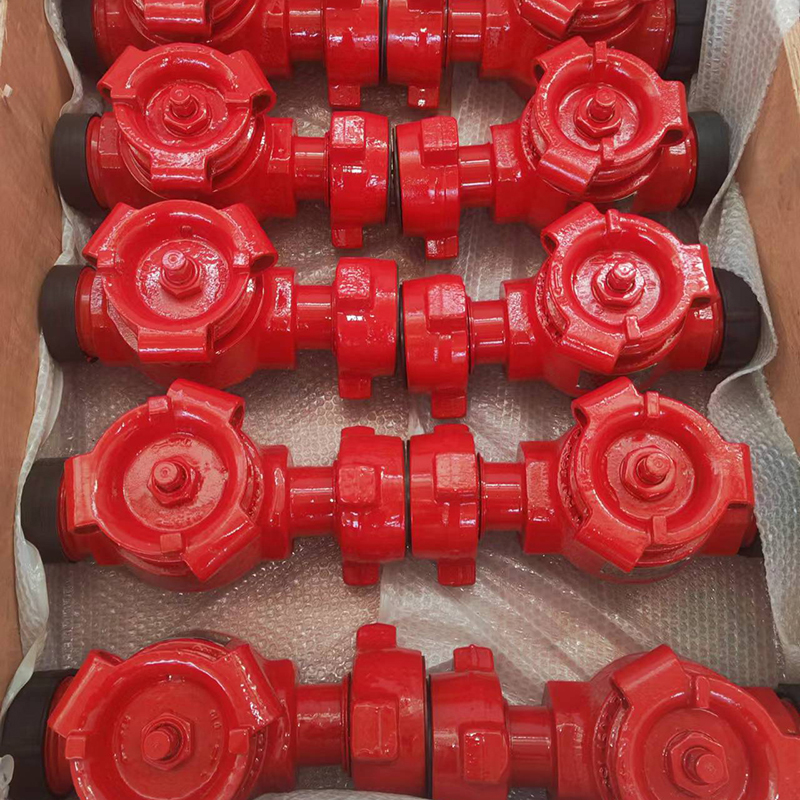

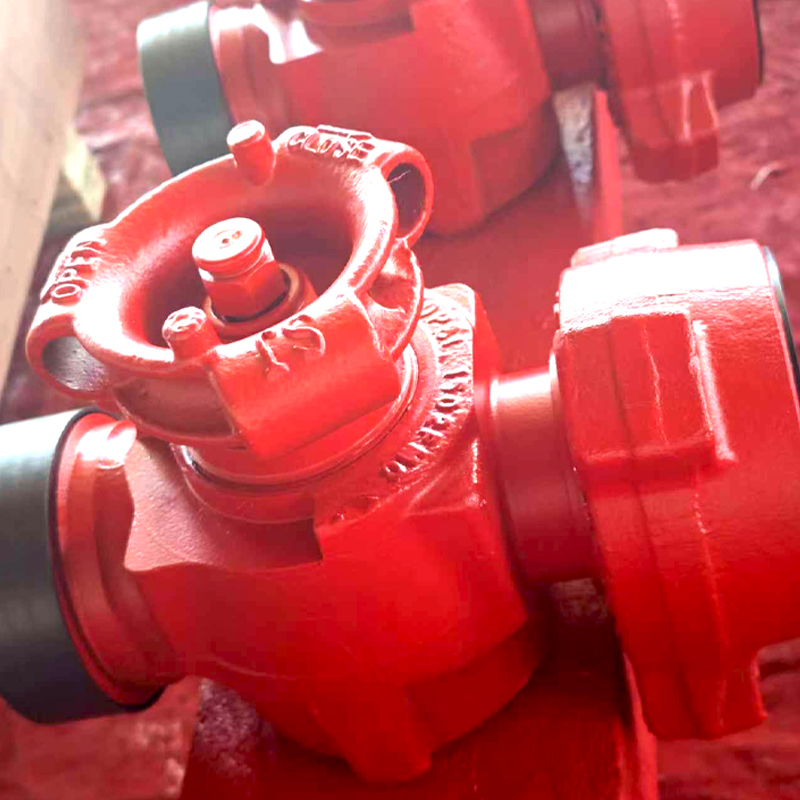

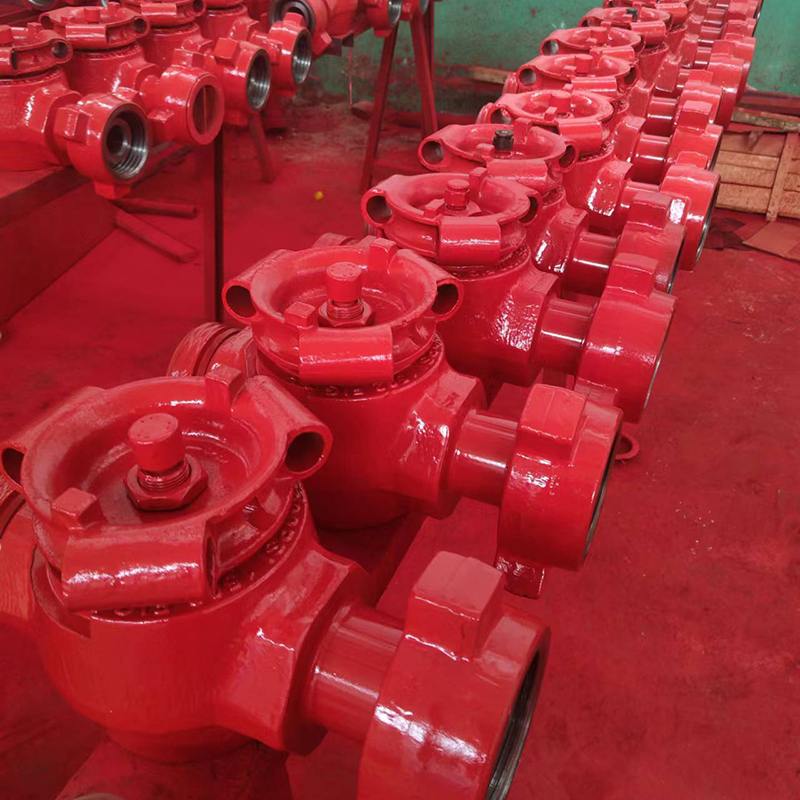

Кран пробковый - это серия запорных клапанов с низким крутящим моментом, изготовленных с помощью обработки, абсорбции и технологических инноваций на основе технологии, переданной компанией SPM в США. Корпус клапана полностью изготовлен из высококачественной легированной стали с высокой прочностью. Технические характеристики - 1 ", 2" и 3", с номинальным рабочим давлением 42 МПа, 70 МПа, 105 МПа и 140 МПа (6000 фунтов на квадратный дюйм, 10000 фунтов на квадратный дюйм, 15000 фунтов на квадратный дюйм и 20000 фунтов на квадратный дюйм) трех уровней. Соединительная резьба на обоих концах может быть либо штуцерным соединением, либо соединением с внутренней и внешней резьбой (LP, TBG). Все технические характеристики и серии изделий изготовлены в соответствии с американскими стандартами и могут быть по желанию подключены к аналогичным зарубежным изделиям. Ремкомплект взаимозаменяем с аналогичными изделиями фирмы SPM в США. Мы можем предоставить запорный клапан и ремонтный комплект для использования при нормальной температуре, низких температурах и в условиях работы с серосодержащим газом.


Конструктивные особенности:

Ø Техническое обслуживание корпуса клапана не требует демонтажа с трубопровода, и при демонтаже не требуются специальные инструменты, что позволяет производить ремонт в режиме реального времени.;

Ø На заглушку нанесено специальное покрытие, которое обеспечивает отличную износостойкость и коррозионную стойкость;

Ø Имеет четкую маркировку переключателя и ограничительные механизмы;

Ø Для заглушки предусмотрено несколько открывающих устройств на выбор;

Ø Обладает низким крутящим моментом, гибкостью и легкостью в эксплуатации;

Ø Специальная уплотнительная смазка выполняет двойную функцию - смазывания и уплотнения.

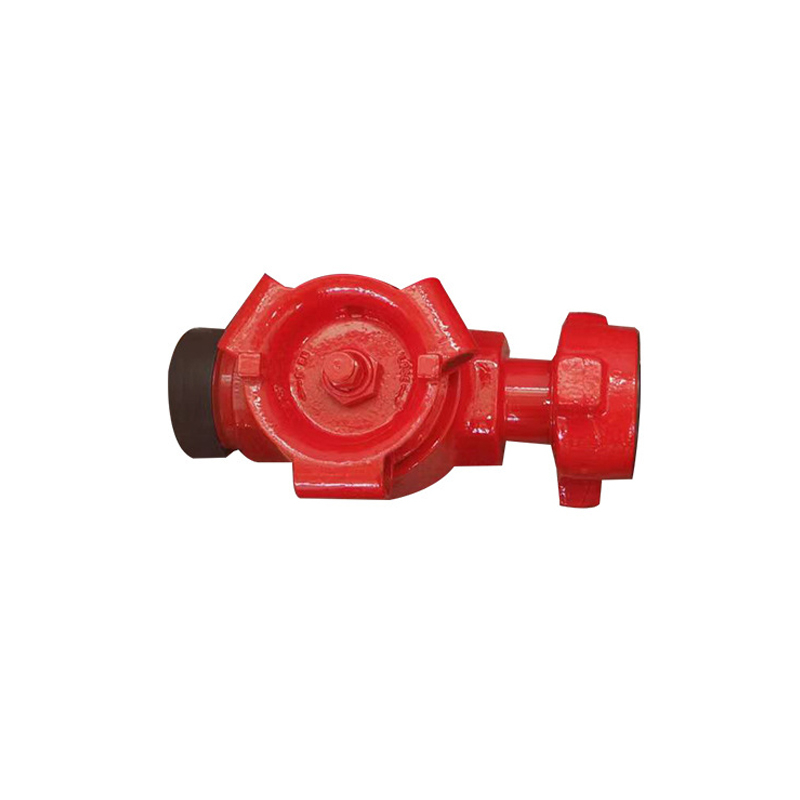

Ответное соединение между Краном пробковым и трубой монифольда.

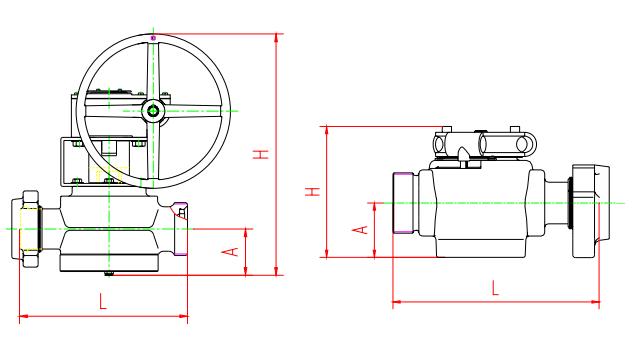

Фото 1

Основные технические параметры

Рабочее давление: от 42 до 140 МПа

Номинальный диаметр: от 1 " до 3"

Уровень температуры: -29℃ ~ 121 ℃ (PU) -46℃ ~ 121 ℃ (PL)

Применимые условия: стандартные, низкотемпературные и H2S

Производственные стандарты: API 6A и NACE MR 0175

Спецификация

Рабочее давление

Размеры

Форма подключения

Исполнительный орган

Условия эксплуатации

L

A

H

1"

105 MPa

268.2

61

185

2"FIG1502(F×M)

Инструкция

Стандарт

1"

105 MPa

268.2

61

185

2"FIG1502(F×M)

Пневматический

Стандарт

2"

42 MPa

353

88

225.5

FIG602 (F×M)

Инструкция

Стандарт

2"

70 MPa

353

88

225.5

FIG1002 (F×M)

Инструкция

Стандарт

2"

105 MPa

353

88

225.5

FIG1502 (F×M)

Инструкция

Стандарт

2"

105 MPa

374.5

88

225.5

3"FIG1502(F×M)

Инструкция

Стандарт

2"

105 MPa

353

88

/

FIG1502 (F×M)

Пневматический

Стандарт

2"

105 MPa

353

100

409

FIG1502 (F×M)

Гидравлический

Стандарт

2"

140 MPa

386

88

225

FIG2002 (F×M)

Инструкция

Стандарт

3"

42 MPa

432

103

254

FIG602(F×M)

Инструкция

Стандарт

3"

70 MPa

432

103

254

FIG1002 (F×M)

Инструкция

Стандарт

3"

105 MPa

432

103

254

FIG1502(F×M)

Инструкция

Стандарт

3"

105 MPa

432

103

630

FIG1502 (F×M)

Червячная коробка передач

Стандарт

3"

105 MPa

432

103

/

FIG1502 (F×M)

Гидравлический

Стандарт

3"

140 MPa

562

159

489

FIG2002 (F×M)

Инструкция

Стандарт

3"

140 MPa

562

159

/

FIG2002(F×M)

Червячная коробка передач

Стандарт

3"

140 MPa

562

159

185

FIG2002 (F×M)

Гидравлический

Стандарт

1"

70 MPa

269

61

225.5

2"FIG1502(F×M)

Инструкция

H2S

2"

42 MPa

353

88

225.5

FIG602 (F×M)

Инструкция

H2S

2"

70 MPa

353

88

235

FIG1502 (F×M)

Инструкция

H2S

3"

42 MPa

432

103

235

FIG602 (F×M)

Инструкция

H2S

3"

70 MPa

432

103

630

FIG1502 (F×M)

Инструкция

HS

3"

70 MPa

432

103

489

FIG1502 (F×M)

Червячная коробка передач

H2S

3"

105 MPa

562

159

185

FIG2202 (F×M)

Инструкция

H2S

1"

70 MPa

269

178

225.5

2"FIG1502(F×M)

Инструкция

Низкая температура

2"

42 MPa

353

201

225.5

FIG602 (F×M)

Инструкция

Низкая температура

2"

70 MPa

353

201

235

FIG1502 (F×M)

Инструкция

Низкая температура

3"

42 MPa

432

103

254

FIG602 (F×M)

Инструкция

Низкая температура

3"

70 MPa

432

103

185

FIG1502 (F×M)

Инструкция

Низкая температура

Кран пробковый-резьбовое соединение

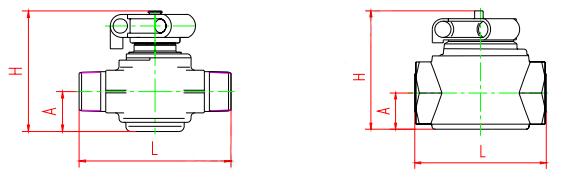

фото 2

Основные технические параметры

Ø Рабочее давление Ø: 42 МПа~105 МПа

Ø Номинальный диаметр: 1" ~3"

Ø Температурный режим: -29 ℃ ~ 121 ℃ (полиуретан)

Ø Производственный стандарт: API 6A

Ø Применимые условия: стандартные


Спецификация

Рабочее давление

Размеры

Форма подключения

Исполнительный орган

Условия эксплуатации

L

A

H

1"

42 MPa

232

45

185

Наружная резьба 2" LP

Инструкция

Стандарт

1"

105 MPa

232

61

185

Наружная резьба 2" LP

Инструкция

Стандарт

1"

105 MPa

232

61

185

Наружная резьба TBG 2"

Инструкция

Стандарт

2"

42 MPa

218

76.5

198.3

Внутренняя резьба 2" LP

Инструкция

Стандарт

2"

70 MPa

218

76.5

198.3

Внутренняя резьба 2" LP

Инструкция

Стандарт

2"

70 MPa

228

76.5

198.3

Внутренняя резьба TBG 2"

Инструкция

Стандарт

3"

70 MPa

316

110

314.5

Внутренняя резьба 3" LP

Инструкция

Стандарт
