Дроссельный клапан в основном используется для регулирования расхода и давления в системе коллекторов; существует два типа дроссельных клапанов: фиксированные и регулируемые. В зависимости от конструкции регулируемого дроссельного клапана он делится на три типа: игольчатый, плунжерный и диафрагменный; в зависимости от способа управления он может быть разделен на два типа: ручной и гидравлический. Спроектирован и изготовлен в соответствии со спецификациями API 6A или API 16C. Тип концевого соединения дроссельного клапана - штуцерное или фланцевое. Регулируемый дроссельный клапан позволяет регулировать расход и давление за счет регулировки площади дросселя.
Конструктивные особенности:
Ø Величину регулировки расхода можно определить непосредственно по линейке;
Ø Конус сопла и штока выполнен из цементированного карбида или керамики, а плунжер и диафрагменная пластина изготовлены из специальных металлических материалов, содержащих карбид вольфрама, что увеличивает срок службы клапана.;
Ø Форма соединения на обоих концах (соединение проволокой или фланцем) и размер соответствуют международным стандартам;
Ø Спецификации фиксированных размеров сопел доступны в метрической и имперской формулах.

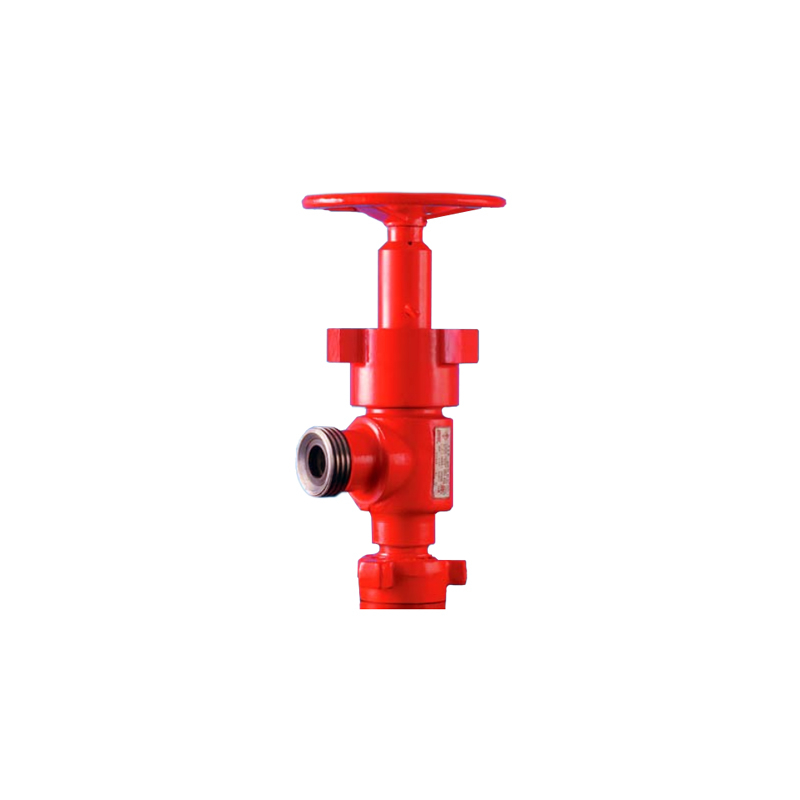

Дроссельный клапан
Основные технические параметры
Рабочее давление: 42 МПа~140 МПа
Номинальный диаметр: 2"~3"
Уровень температуры: -29℃~121℃ (PU)
Производственный стандарт: API 6A, API 16C

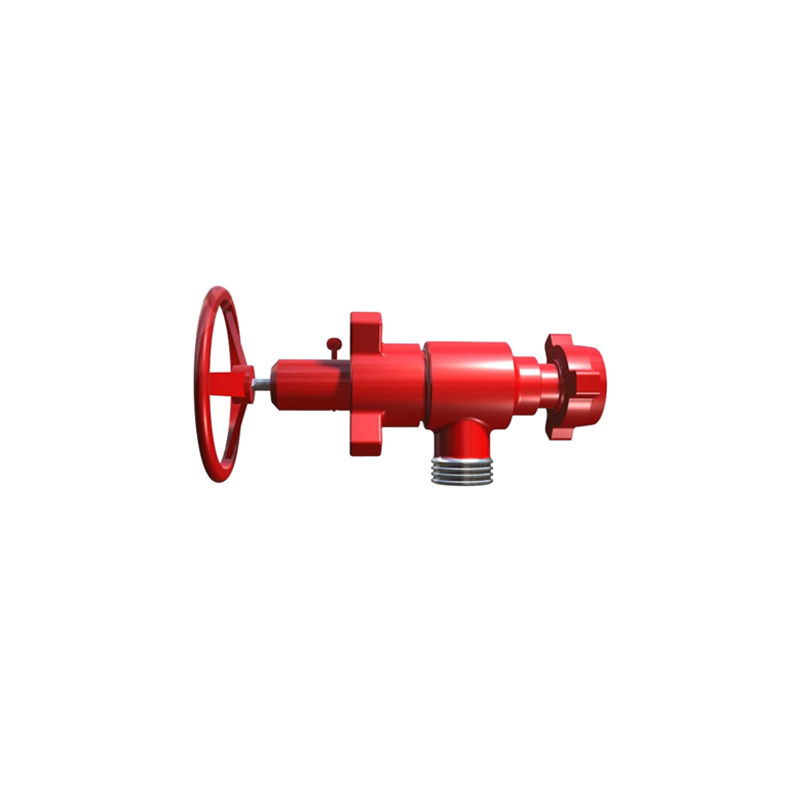

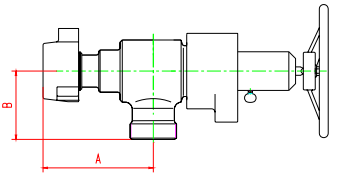

Ручной дроссельный клапан

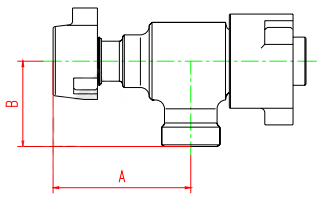

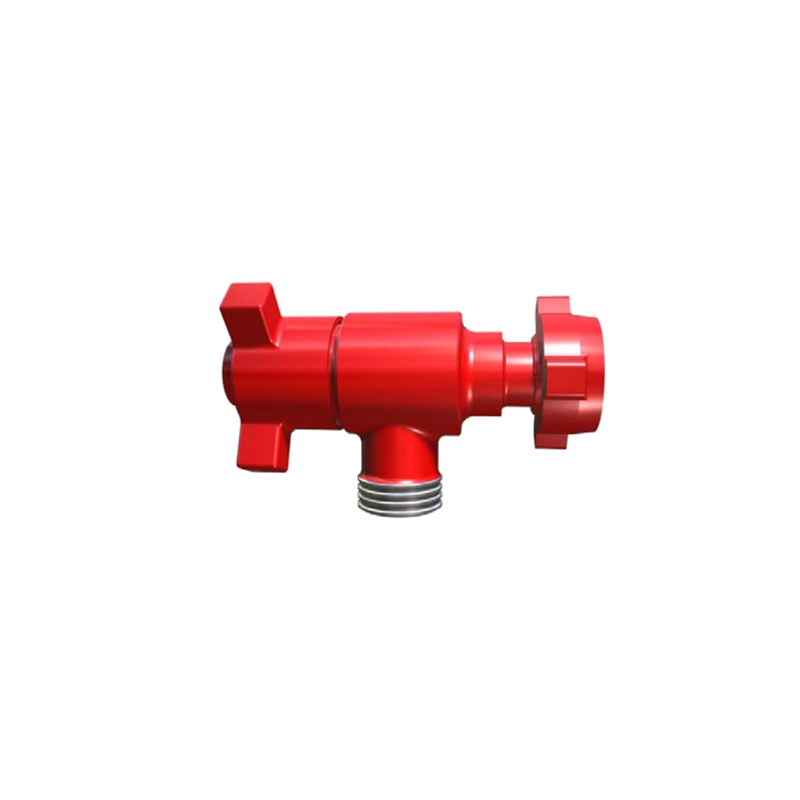

Фиксированный дроссельный клапан
Спецификация | Рабочее давление | Размеры (мм) | Форма подключения | Форма корректировки | Исполнительный орган | Условия эксплуатации | |
A | B | ||||||
2" | 105 MPa | 154 | 206 | РИС. 1502 (FXM) | Неподвижная насадка | / | Стандарт |
2" | 105 MPa | 154 | 206 | РИС. 1502 (FXM) | Регулировка иглы | Инструкция | Стандарт |
3 | 105 MPa | 243 | 243 | РИС. 1502 (FXM) | Регулировка иглы | Инструкция | Стандарт |
2 1/16" | 35 MPa | 214 | 214 | 2 фланца API 1/16" -5000 фунтов на квадратный дюйм | Регулировка цилиндра | Инструкция | Стандарт |
2 1/16" | 35 MPa | 203 | 175 | 2 фланца API 1/16" -5000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
2 1/16" | 70 MPa | 225 | 195 | 2 фланца API 1/16”-10000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
2 1/16" | 105 MPa | 262 | 226 | 2 фланца API 1/16”-15000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
2" | 140 MPa | 205 | 240 | РИС. 2002 (FXM) | Регулировка иглы | Инструкция | Стандарт |
2 9/16" | 70 MPa | 298 | 264 | 2 фланца API 1/16”-10000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
2 9/16" | 105 MPa | 298 | 267 | 2 фланца API 1/16”-15000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
3 1/8" | 35 MPa | 289 | 226 | Фланец API 3 1/8"-5000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
3 1/16" | 70 MPa | 298 | 264 | 3 фланца API 1/16”-10000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
3 1/16" | 105 MPa | 295 | 264 | 3 фланца API 1/16”-15000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
3" | 105 MPa | 240 | 312 | 3 фланца API 1/16”-15000 фунтов на квадратный дюйм | Регулировка цилиндра | Инструкция | Стандарт |
4 1/16" | 35 MPa | 298 | 264 | фланец API 4 1/16" -5000 фунтов на квадратный дюйм | Регулировка цилиндра | Инструкция | Стандарт |
4 1/16" | 70 MPa | 292 | 252 | 4 фланца API 1/16”-10000 фунтов на квадратный дюйм | Регулировка иглы | Инструкция | Стандарт |
