Приложение
Применяется для подключения в местах, где буровая платформа, полупогружное буровое судно или буровозная колонна перемещаются относительно друг друга, а монтажные размеры буровой установки впоследствии изменяются, а также для подачи нефти, газа, бурового раствора и других сред высокого давления (включая, в основном, линию сброса давления, линию контроля выброса и линию дросселирования).
Применимый стандарт
Спецификация API 16C
SY/T5323-2004
Особенности
Изделие отличается устойчивостью к высокому давлению, теплоизоляцией. огнестойкость, а также внутренняя стенка с высокой стойкостью к истиранию
Рабочая температура
-40°C~+121°C

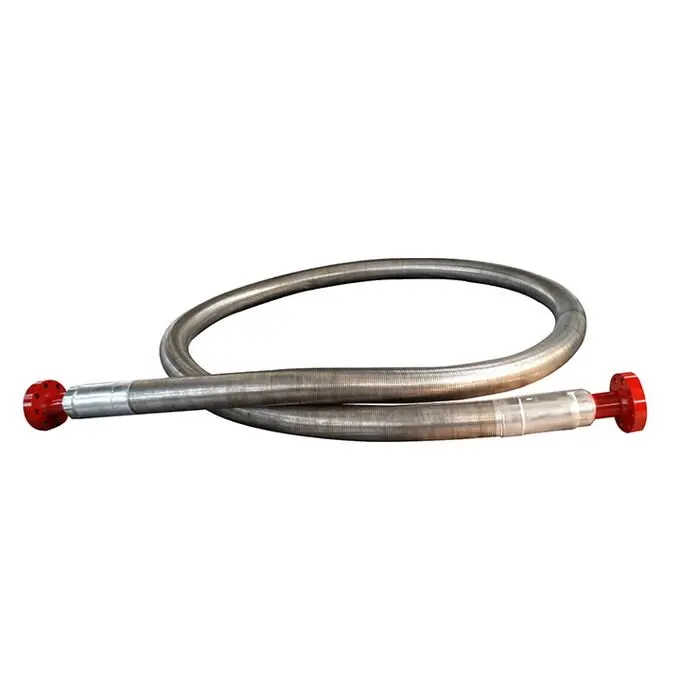

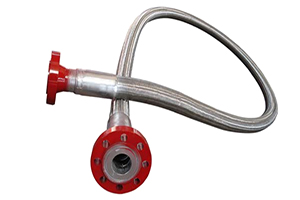

Тип фланцевого соединения

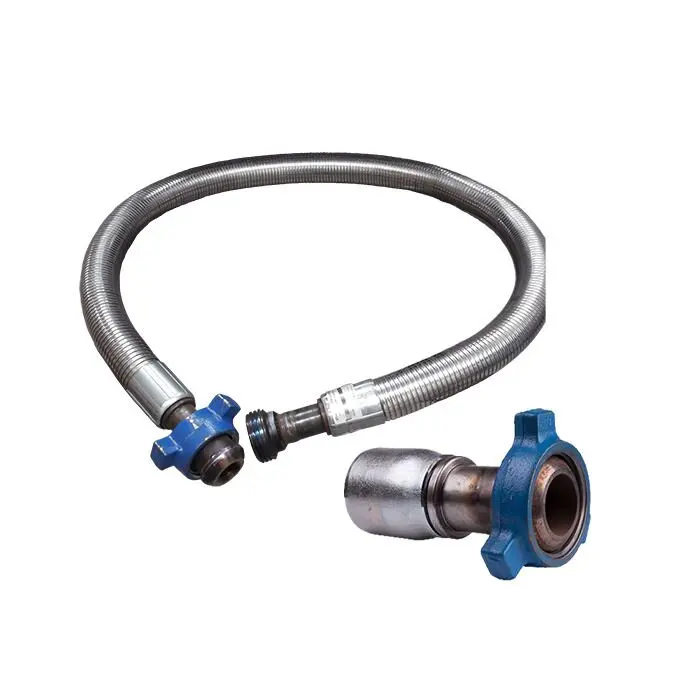

Тип соединительного патрубка
Спецификация и основные параметры
ID | Номинальное рабочее давление | Испытательное давление | Минимальное давление разрыва | Минимальный радиус изгиба |
2" | 35MPa | 70MPa | 105MPa | 900 |
2" | 1000 | |||
3" | 1000 | |||
3 1/2" | 1100 | |||
4" | 1200 | |||
2" | 70MPa | 105MPa | 157.5MPa | 1000 |
2 1/2" | 1100 | |||
3" | 1150 | |||
3 1/2" | 1200 | |||
4" | 1250 | |||
2" | 105MPa | 157.5MPa | 236.25MPa | 1000 |
2 1/2" | 1150 | |||
3" | 1200 | |||
2" | 138MPa | 207MPa | 310MPa | 900 |
2 1/2" | 1100 | |||
3" | 1200 |
